Сетевой фильтр

Pilot L

Стандартный уровень |

Модели с сетевым шнуром

Сетевой фильтр Pilot L – практичная и эффективная защита бытовой и офисной техники.

Самая популярная модель, выпускаемая компанией с 1992 года Сетевой фильтр Pilot L снабжен варисторной защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки и тока короткого замыкания. Для защиты от высокочастотных помех используется качественный емкостной фильтр.

Сетевой фильтр Pilot L отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.

Описание сетевого фильтра Pilot L.

Корпус выполнен из ударопрочного трудногорючего пластика.

Контактные шины сетевого фильтра Pilot L выполнены из высококачественного металла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.

Модель выпускается с различной длиной сетевого кабеля 1.8, 3, 5, 7 и 10 метров. Корпус сетевого фильтра Pilot L имеет пять розеток с заземляющим контактом и одну розетку без заземляющего контакта для подключения приборов с вилкой старого образца.

Сечение шнура регулируется ГОСТ IEC 60884-2-7-216. Шнур на 10 А длиной 1,8 , 3, 5 м  имеет сечение  0,75  мм2,    шнур  7 и 10 м имеет сечение  1,0  мм2.


Pilot L

видеоинструкция

Паспорт
изделия

Pilot L

внутри

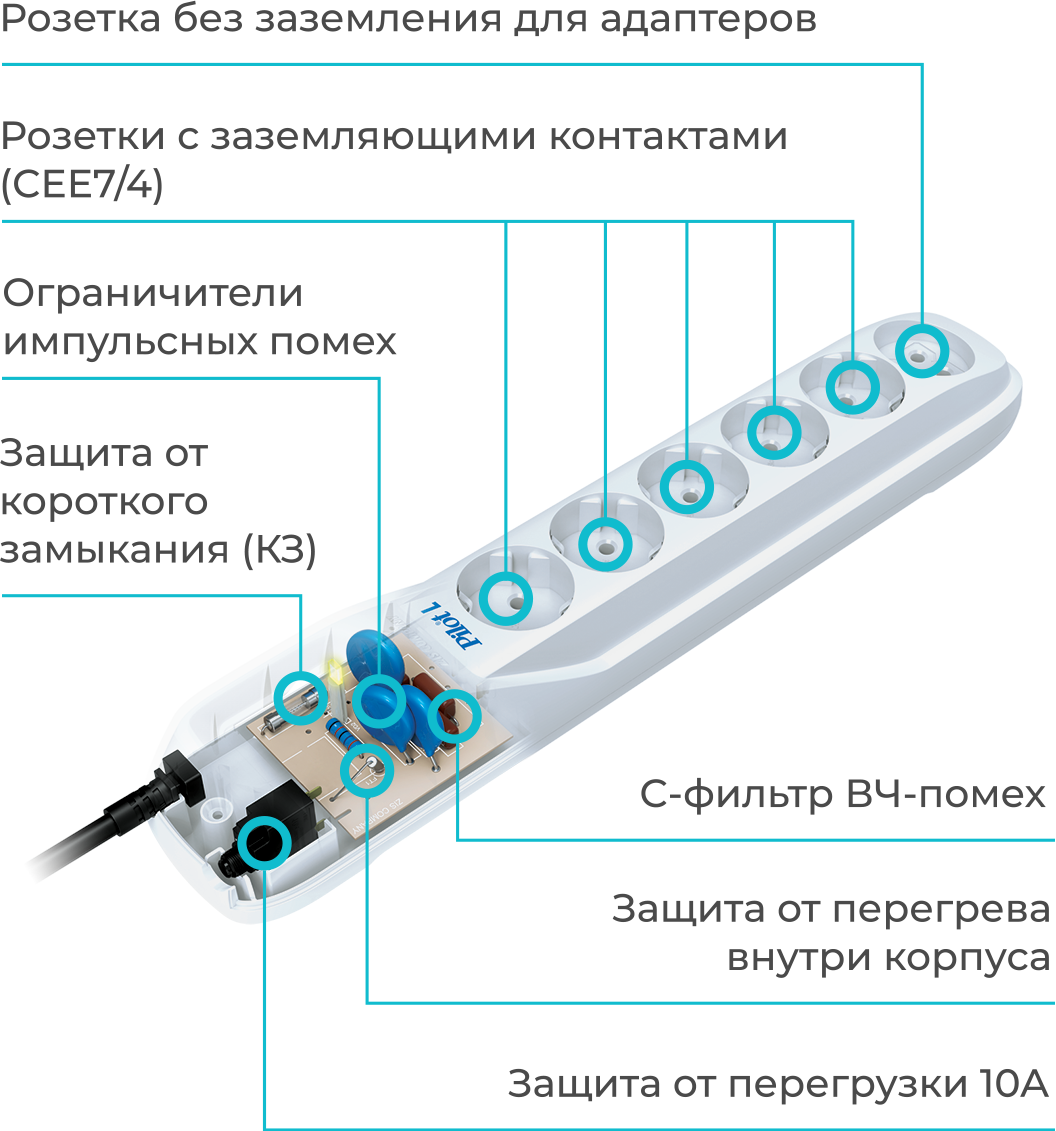

Схема защиты сетевого фильтра Pilot L включает в себя:

– три варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов;

– емкостной фильтр для подавления ВЧ-помех (АЧХ фильтра);

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– автоматический термобиметаллический предохранитель для защиты от перегрузки;

– диагностический индикатор для индикации исправного состояния защиты.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.

Система качества предприятия сертифицирована по ISO 9001



Соответствует
ТР ТС 004/2011
ТР ТС 020/2011

Технические характеристики

Характеристика
Значение
Максимальная суммарная нагрузка, А
10
Максимальная суммарная мощность, Вт
2200
Цвет корпуса
св.серый
Розетки (штепсельный разъем)
общее количество
6
c заземлением
5
без заземления
1
максимальное число потребителей
6
Индикация
включения
да
исправности защиты
да
Подавление помех / импульсная помеха
импульс 4 кВ 5/50, нс
10
ипмульс 4 кВ 1.50, мкс
4
рассеиваемая энергия импульсной помехи, Дж
800
максимальный ток импульсной помехи, кА
30
ВЧ-помеха
подавление в диапазоне ( 0,1-10 МГц), дБ
30
Токовая защита
от короткого замыкания
да
от перегрузки
да
Термозащита
да
Монтаж и укладка шнура
крепеж через скрытые отверстия на донышке
да
Габаритные размеры
ш/в/д
380/65/54
Масса
кг
0,55
