Сетевые фильтры

Сетевой фильтр

Pilot Pro

Профессиональный уровень |

Модели с сетевым шнуром

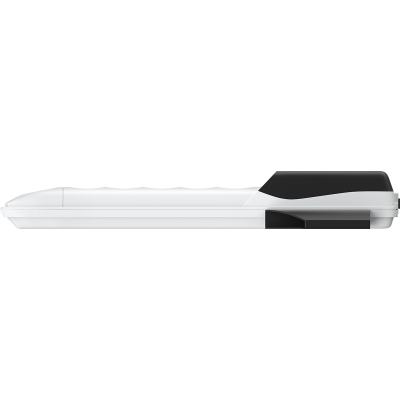

Сетевой фильтр Pilot Pro – профессиональные возможности и лаконичный дизайн.

Одна из «топовых» моделей всего нашего ассортимента. Она обладает самой высокой степенью защиты от импульсных помех и грозового разряда и качественным индуктивно-емкостным фильтром высокочастотных помех. Как и все сетевые фильтры Pilot она имеет защиту от перегрузки и тока короткого замыкания.

Специальная диагностическая схема сетевого фильтра Pilot Pro позволяет определять наличие заземления на контактах розеток изделия и оптимальную фазировку вилки.

Сетевой фильтр Pilot Pro отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.

Описание сетевого фильтра Pilot Pro.

Корпус выполнен из ударопрочного трудногорючего пластика.

Контактные шины сетевого фильтра Pilot Pro выполнены из высококачественного металла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.

Модель выпускается с различной длиной сетевого кабеля 1.8, 3, 5, 7 и 10 метров. Корпус сетевого фильтра Pilot Pro имеет пять розеток с заземляющим контактом и одну розетку формата GP  знак регистрации (GADGET PARKING), которая позволяет подключать либо одну круглую, либо две плоские вилки одновременно. Для удобства укладки шнуров служит специальный съемный элемент.

Pilot Pro

внутри

Схема защиты сетевого фильтра Pilot Pro включает в себя:

– четыре варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов;

– газоразрядный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;

– индуктивно-емкостной фильтр с двумя дросселями на ферритовых стержнях для подавления ВЧ-помех (АЧХ фильтра смотреть)

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– автоматический термобиметаллический предохранитель для защиты от перегрузки;

– диагностический индикатор для индикации исправного состояния защиты, индикации исправного контура заземления и индикации правильной фазировки вилки сетевого фильтра.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.

Система качества предприятия сертифицирована по ISO 9001



Соответствует
ТР ТС 004/2011
ТР ТС 020/2011

Технические характеристики

Характеристика
Значение
Максимальная суммарная нагрузка, А
10
Максимальная суммарная мощность, Вт
2200
Цвет корпуса
св.серый
Розетки (штепсельный разъем)
общее количество
6
c заземлением
5
формата GP без заземления
1
максимальное число потребителей
7
Индикация
включения
да
исправности защиты
да
оптимального подключения
да
исправности заземления
да
Подавление помех / импульсная помеха
импульс 4 кВ 5/50, нс
30
ипмульс 4 кВ 1.50, мкс
6
рассеиваемая энергия импульсной помехи, Дж
1700
максимальный ток импульсной помехи, кА
40
ВЧ-помеха
подавление в диапазоне ( 0,1-10 МГц), дБ
65
Токовая защита
от короткого замыкания
да
от перегрузки
да
Термозащита
да
Монтаж и укладка шнура
крепеж через скрытые отверстия на донышке
да
Габаритные размеры
ш/в/д
445/70/65
Масса
кг
0,75
