Сетевой фильтр

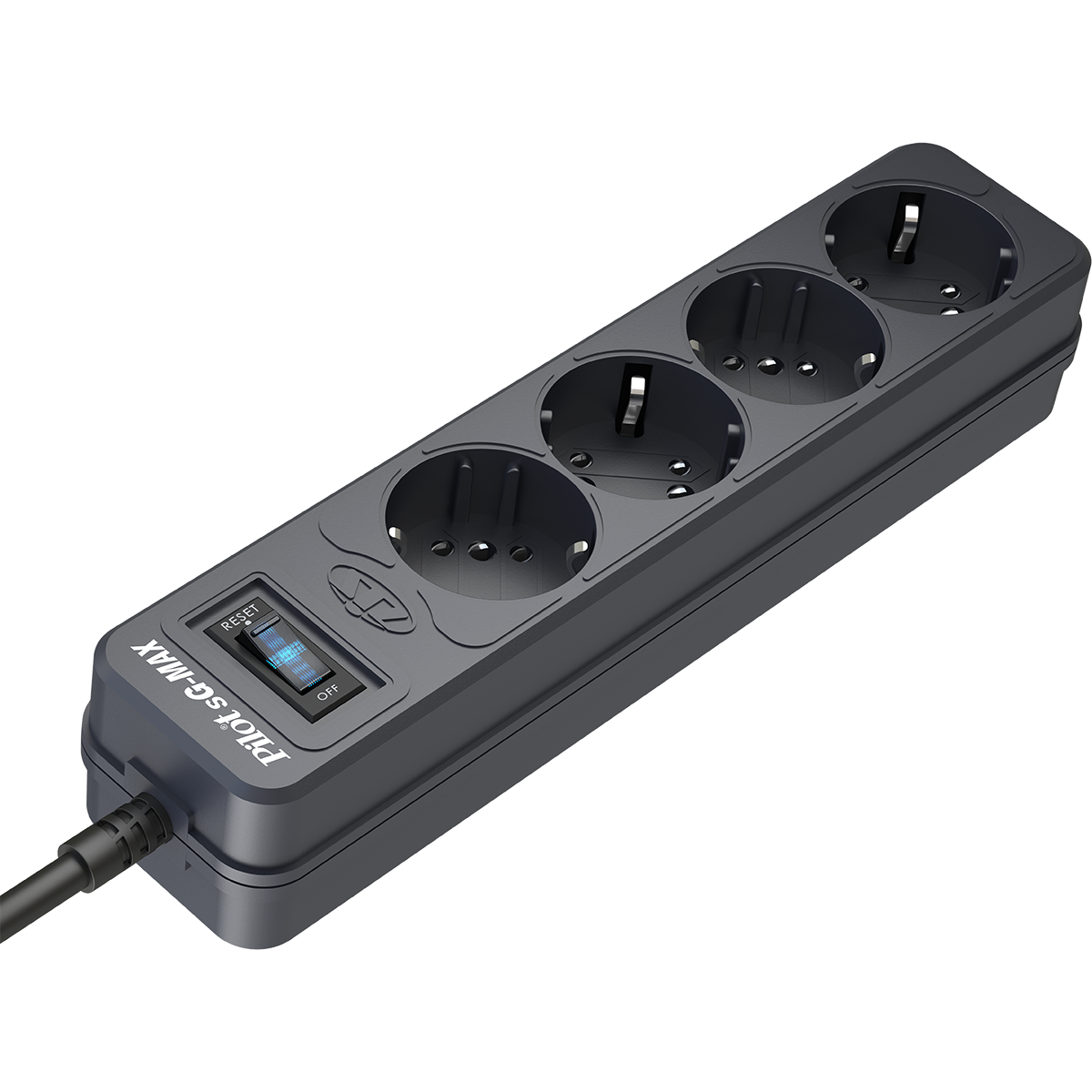

Pilot sG-MAX (архив)

Базовый уровень |

Модели с сетевым шнуром

Создан на базе Pilot S, с оригинальной конструкцией розеток, формата Gadget Parking. Это позволяет подключить к изделию с 4-мя розетками до 8 различных потребителей.
Сетевой фильтр Pilot sG-MAX, обеспечивает необходимые функции защиты бытовой и офисной техники от импульсных помех, возникающих в электросети, и позволяет подключить увеличенную нагрузку  до 3,3 кВт (против 2,2 кВт у Pilot SG).
Сетевой фильтр Pilot sG-MAX снабжен защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки, тока короткого замыкания и критического повышения температуры внутри корпуса.

Корпус выполнен из прочного, трудногорючего  пластика, контактные шины выполнены из специального гибкого металла, обеспечивающего плотный контакт с вилкой. Сетевой фильтр Pilot sG-MAX отвечает всем требованиям российских стандартов в области электромагнитной совместимости и безопасности и может использоваться для подключения и защиты любой техники. Модель выпускается с длиной шнура 1,8 / 3,0 / 5,0/ 7,0/ 10 м.

Паспорт
изделия

Pilot sG-MAX (архив)

внутри

Схема защиты сетевого фильтра Pilot sG включает в себя:

– варисторный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;

– термопредохранитель для защиты от перегрева внутри корпуса;

– плавкий предохранитель для защиты от короткого замыкания;

– автоматический термобиметаллический предохранитель для защиты от перегрузки.

Корпус изделия выполнен из ударопрочного трудногорючего пластика.

Розетки формата GP.

Система качества предприятия сертифицирована по ISO 9001



Соответствует
ТР ТС 004/2011
ТР ЕАЭС 037/2016

Технические характеристики

Характеристика
Значение
Максимальная суммарная нагрузка, А
15
Максимальная суммарная мощность, Вт
3300
Цвет корпуса
графит
Розетки (штепсельный разъем)
общее количество
4
формата GP с заземлением
4
максимальное число потребителей
8
Индикация
включения
да
Подавление помех / импульсная помеха
импульс 4 кВ 5/50, нс
8
ипмульс 4 кВ 1.50, мкс
3
рассеиваемая энергия импульсной помехи, Дж
150
максимальный ток импульсной помехи, кА
10
Токовая защита
от короткого замыкания
да
от перегрузки
да
Термозащита
да
Монтаж и укладка шнура
крепеж через скрытые отверстия на донышке
да
Габаритные размеры
ш/в/д
235/55/56
Масса
кг
0,5

Розетка стандарта GP (Gadget parking) — розетка оригинальной конструкции, которая позволяет пользователю подключить одну круглую или две плоские вилки от аудио-видеотехники или от двух мобильных зарядных устройств (ЗУ).

1

Розетка формата GP

2

Две плоские вилки -аудио, -видео

3

Две плоские вилки мобильных ЗУ

4

Круглая вилка
